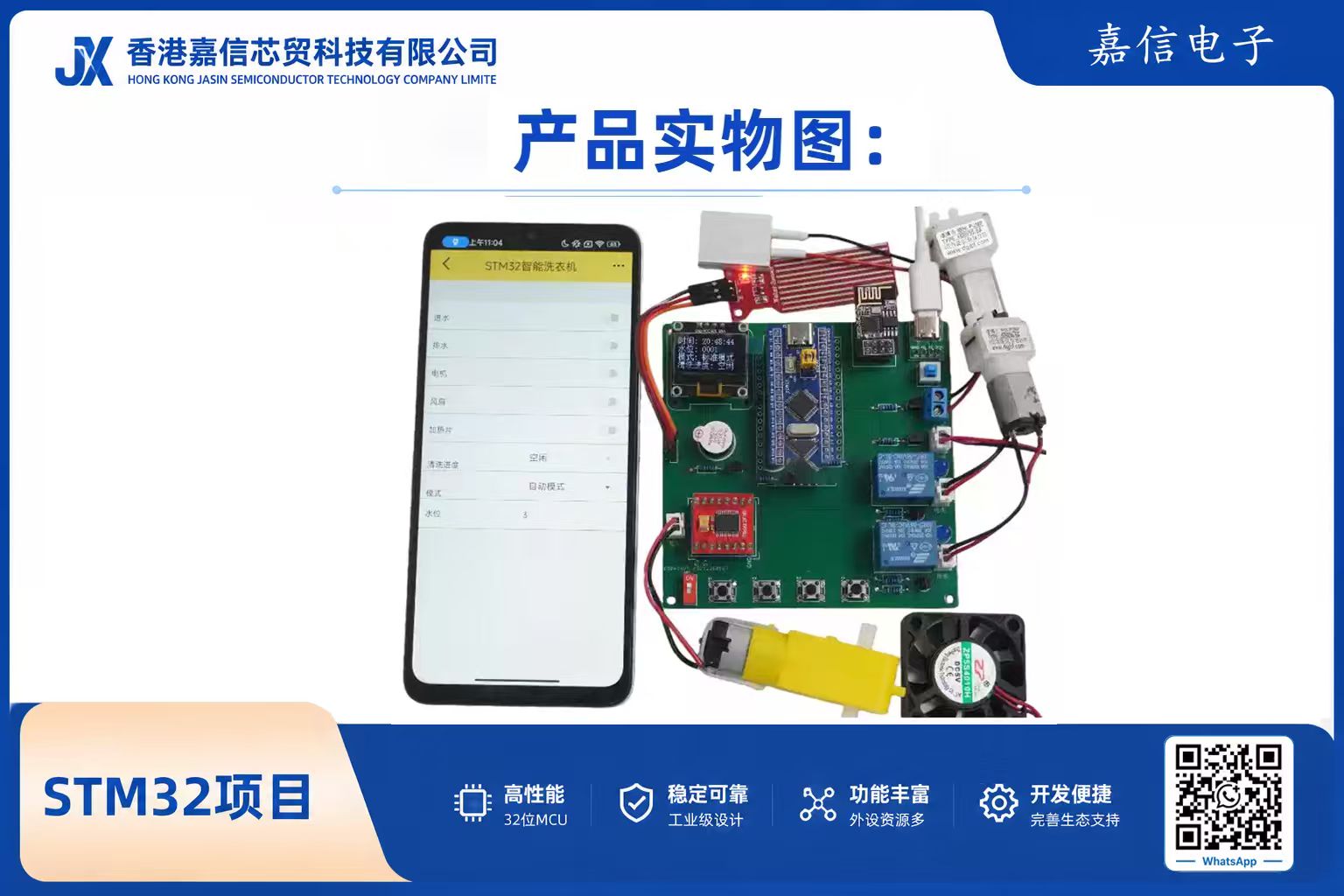

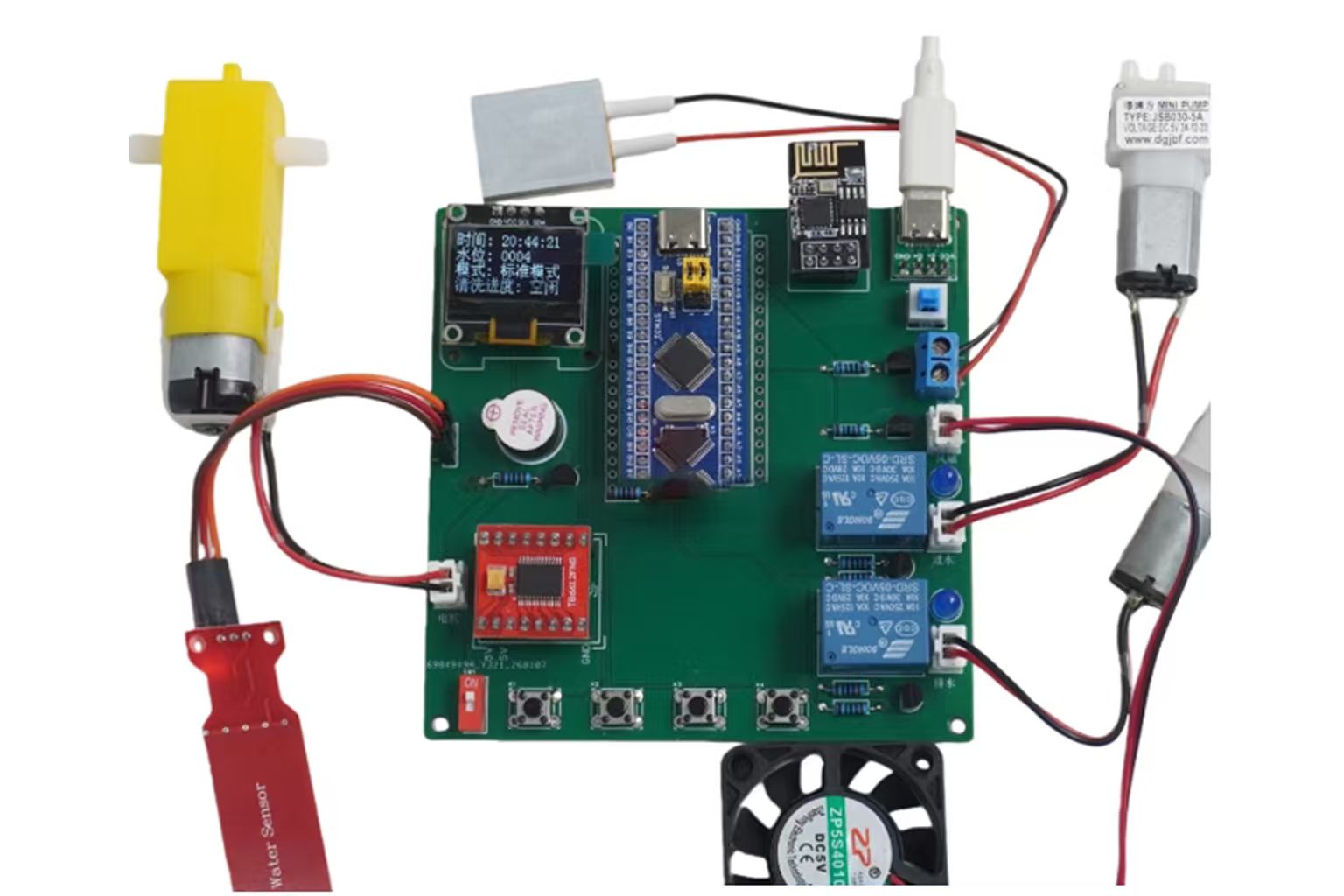

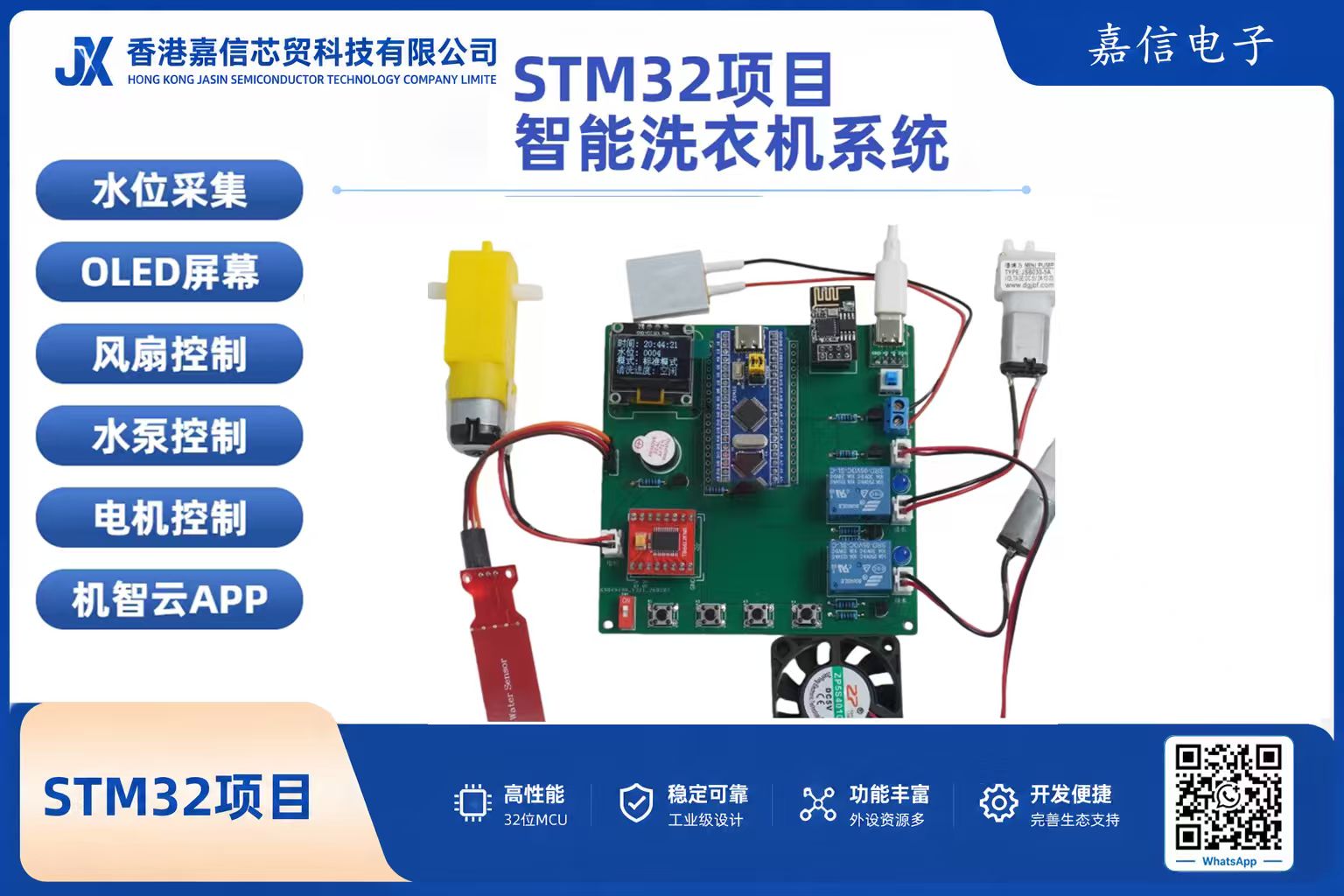

STM32智能洗衣機（含WiFi機智雲APP與多模式洗滌程序）
促銷價
0+：$0.0000
定價
$77.87
STM32智能洗衣機
功能介紹
- 環境採集：水位傳感器採集洗衣機水位
- OLED顯示：顯示當前時間、環境信息和洗衣機運行狀態
- 模式切換：按鍵切換手動模式和自動模式
-
自動模式：按下按鍵開始洗衣，OLED顯示洗滌進度（運行狀態）；再次按下按鍵暫停／繼續；按下按鍵1時停止運行
洗滌流程：進水→洗滌→漂洗→排水→脫水→烘乾- 進水：指流水泵開啟，水位傳感器偵測水位達到閾值後進水泵停止
- 洗滌：直流電機洗滌3次各暫停2秒，再洗滌3次各暫停2秒，循環1次
- 漂洗：排水水泵運作，水位傳感器偵測水位達到最低水位閾值時進水水泵運作，到水位達到最高水位時直流電機漂洗3次各暫停2秒，循環1次
- 排水：排水水泵運作，水位小於最低水位時排水水泵停止
- 脫水：直流電機單方向旋轉，持續一定時間
- 烘乾：風扇運作，持續一定時間
- 手動模式：可透過按鍵控制進水、洗滌、漂洗、排水、脫水和烘乾的單獨運行
-
系統設置：可設置系統時間、水位、清洗模式（標準模式、輕柔模式、快速模式）
標準模式：洗滌3次、漂洗2次、脫水10秒、烘乾10秒
輕柔模式：洗滌2次、漂洗2次、脫水10秒、烘乾10秒
快速模式：洗滌1次、漂洗2次、脫水10秒、烘乾10秒 - 機智雲APP：接收環境數據和控制指令下發
主要元器件
| 元器件 | 規格／型號 |
|---|---|
| 主控單片機 | STM32F103C8T6最小系統板 |
| 顯示模塊 | OLED顯示屏（4針IIC協議） |
| WiFi模塊 | ESP8266-015 WiFi模塊 |
| 馬達驅動 | TB6612驅動芯片 |
| 水位傳感器 | 水位傳感器 |
| 加熱模塊 | PTC加熱片 |
| 水泵 | 水泵 ×2 |
| 繼電器 | 繼電器 |
| 通風模塊 | 風扇模塊 |
| 報警器 | 有源蜂鳴器 |
| 馬達 | 直流電機 |
補充規格
- 傳感器個數：1（水位）
- 驅動器個數：5（蜂鳴器、風扇、加熱片、繼電器→水泵、電機）
- 顯示模塊：0.96寸IIC協議OLED顯示屏
- 遠程通信方式：WiFi
- 手機APP情況：機智雲APP（資料提供APP安裝包和數據點）
- 是否有雲平台：有
