STM32智能水杯（含DS18B20水溫、TDS電導率偵測與語音播報）
促銷價
0+：$0.0000
定價
$77.87

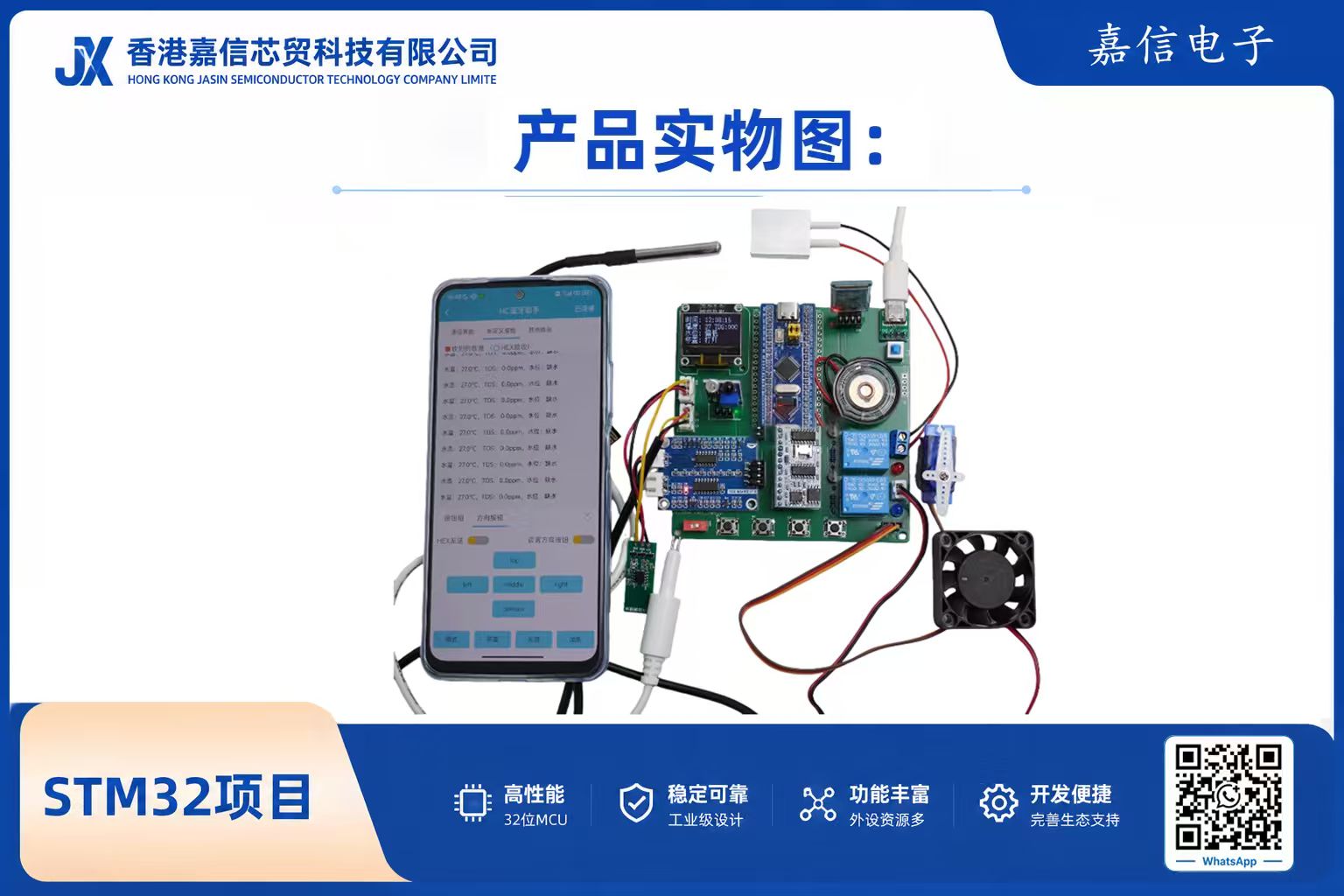

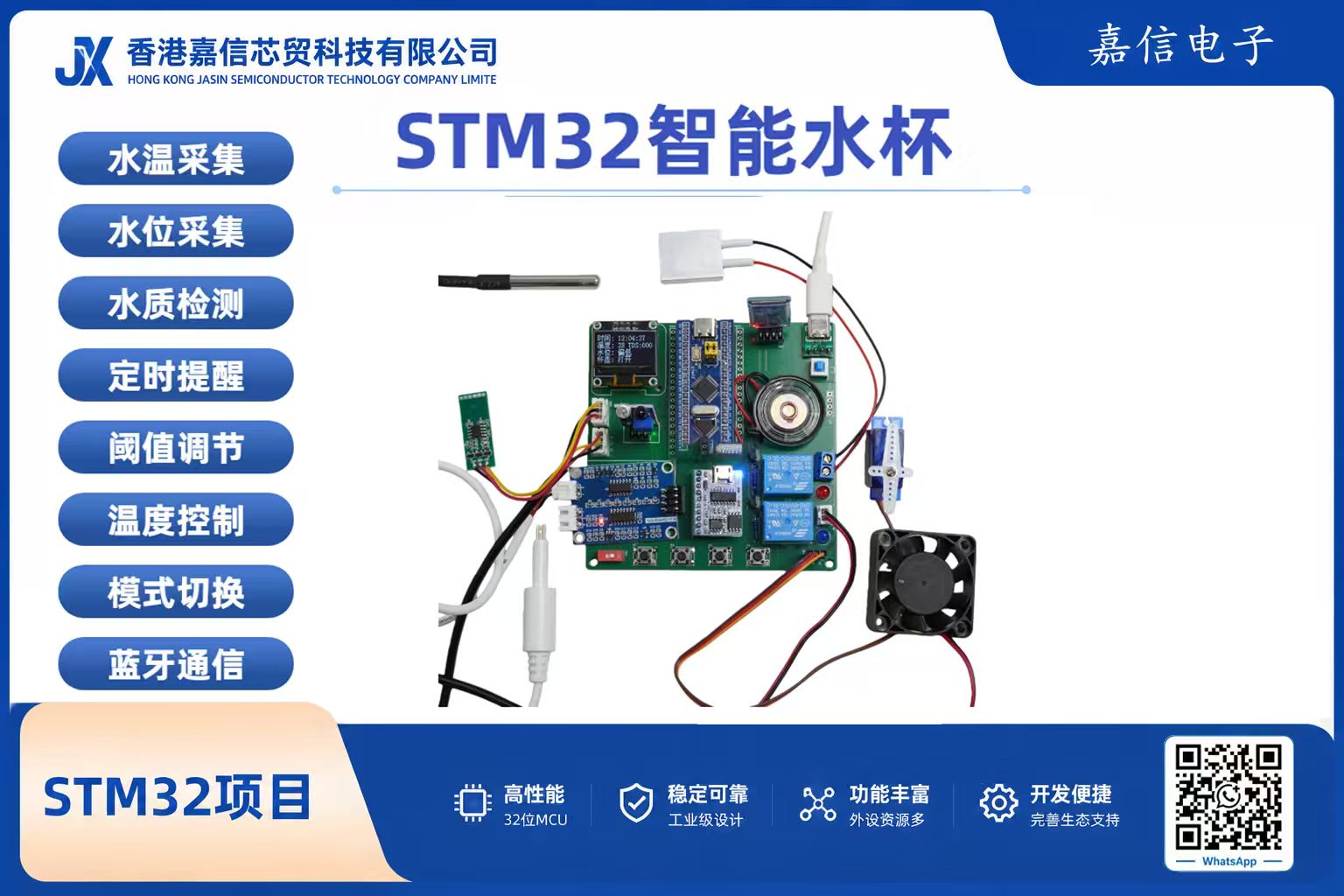

STM32智能水杯
功能介紹
- 環境採集：DS18B20溫度傳感器採集水溫、非接觸式水位傳感器偵測水位是否正常、TDS電導率傳感器偵測水質情況、光電紅外傳感器偵測是否喝水
- OLED顯示：顯示當前時間、水溫、水位、TDS電導率和杯子狀態信息
- 自動模式：水溫高於閾值時開啟風扇降溫；低於閾值時加熱片加熱；TDS超過閾值報警提醒；光電紅外偵測喝水時播放語音提醒放水、加水等待，加水後光電紅外傳感器觸發播放水溫提醒
- 閾值設定：可透過按鍵設定系統時間、水溫上下限、TDS閾值和三個提醒喝水時間
- 模式切換：按鍵可切換自動模式和手動模式
- 手動模式：可透過按鍵控制風扇、繼電器和加熱片開關
- 語音播報：JR6001語音模塊播報喝水提醒與水溫狀態
- 藍牙APP：使用APP控制模式切換、接收信息和控制指令下發

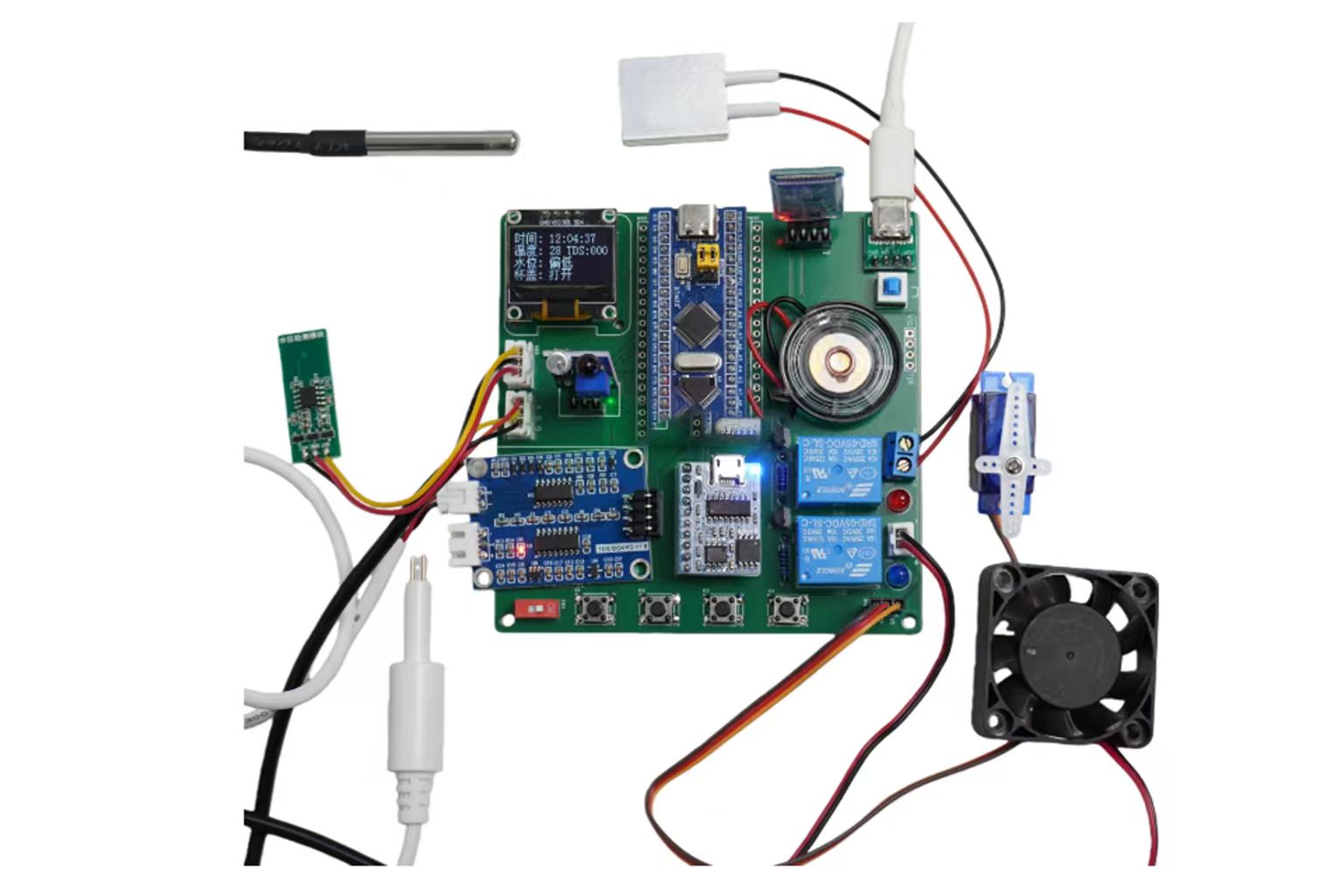

主要元器件
| 元器件 | 規格／型號 |
|---|---|
| 主控單片機 | STM32F103C8T6單片機 |
| 顯示模塊 | OLED顯示屏 |
| 溫度傳感器 | DS18B20溫度傳感器 |
| 水位傳感器 | 非接觸式水位傳感器 |
| 人體偵測 | 光電紅外傳感器 |
| TDS傳感器 | TDS電導率傳感器 |
| 藍牙模塊 | BT04A藍牙模塊 |
| 語音模塊 | JR6001語音模塊 |
| 舐機 | 舐機 |
| 繼電器 | 繼電器 |
| 風扇 | 風扇模塊 |
| 加熱片 | PTC加熱片 |
| 報警器 | 有源蜂鳴器 |
補充規格
- 傳感器個數：4（溫度、電導率、水位、光電紅外）
- 驅動器個數：4（蜂鳴器、繼電器→風扇、繼電器→加熱片、舐機）
- 顯示模塊：0.96吋IIC協議OLED顯示屏
- 擴展功能：語音播報
- 遠程通信方式：藍牙
- 手機APP情況：HC藍牙助手（資料提供APP安裝包，HC藍牙助手是開源調試助手，供DIY開發者使用，無代碼）
- 是否有雲平台：無
