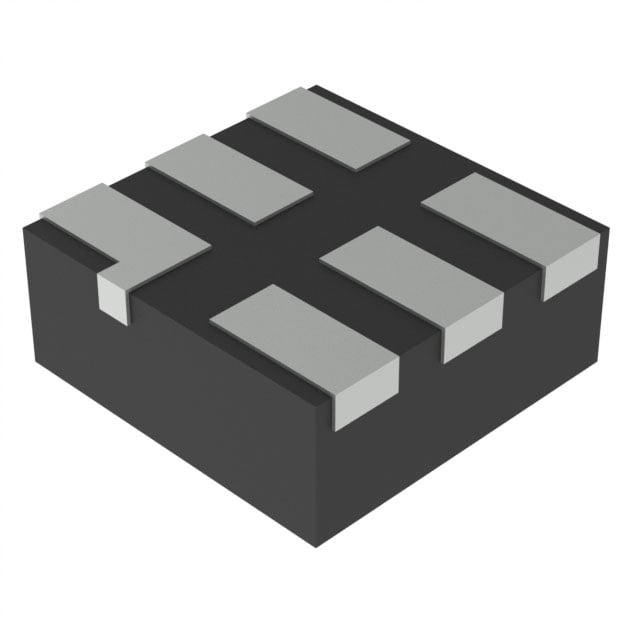

SN74LVC1G02DSFR TI Single 2-Input NOR Gate | 6-SON (1x1) | 1.65V-5.5V, 5ns

QUOTE REQ
×

WECHAT SUPPORT

Direct Engineer Contact

WeChat QR

ID: Jasin_Semi

HK/SZ Authorized Supply

×

ENTERPRISE QQ

Fast Quotation

QQ QR

Official ID: 4008823823

×

TELEGRAM SUPPORT

Global & CIS Region Support

Telegram QR

@你的Telegram用户名

STM32F103C8T6NE555PLM358DRESP32-WROOM-32TL431AIDBZRAMS1117-3.3LM7805MAX3232CSEPC817CTPS5430DDAR STM32F103C8T6NE555PLM358DRESP32-WROOM-32TL431AIDBZRAMS1117-3.3LM7805MAX3232CSEPC817CTPS5430DDAR
1N40072N2222IRFZ44NFGA25N120S8050M7(1N4007)SS14TIP122AO3400IKW40N120H3 1N40072N2222IRFZ44NFGA25N120S8050M7(1N4007)SS14TIP122AO3400IKW40N120H3
ATMEGA328P-AUESP8266-12ELM2596S-ADJBC547BIRLZ44NMCP2515-I/STSN65HVD230AD8232L293DTDA7297 ATMEGA328P-AUESP8266-12ELM2596S-ADJBC547BIRLZ44NMCP2515-I/STSN65HVD230AD8232L293DTDA7297
产品描述
🧪 SAMPLE SUPPORT ✅ 100% Original & Traceable 🚀 Inquiry Today, Ship Today 🛡️ Escrow.com Secured Payment

Product Overview

The SN74LVC1G02DSFR is a single 2-input positive-NOR gate from Texas Instruments, designed for 1.65-V to 5.5-V VCC operation. It performs the Boolean function Y = A + B in positive logic. The device is fabricated using advanced LVC technology, offering low power consumption and high speed. Housed in a compact 6-pin SON (1x1 mm) package, it is ideal for space-constrained applications.

Detailed Technical Specifications

Parameter Value
Supply Voltage (VCC) 1.65 V to 5.5 V
Input Voltage (VI) 0 V to 5.5 V
Output Voltage (VO) 0 V to VCC
High-Level Input Voltage (VIH) 0.65 × VCC (min)
Low-Level Input Voltage (VIL) 0.35 × VCC (max)
Propagation Delay (tpd) 5 ns (typ) at 3.3 V
Output Current (IO) ±24 mA
Operating Temperature -40°C to +125°C
Package 6-SON (1x1 mm)

Key Features

  • Wide operating voltage range: 1.65 V to 5.5 V
  • High speed: tpd = 5 ns (typ) at 3.3 V
  • Low power consumption: 10 µA max ICC
  • ±24 mA output drive at 3.3 V
  • Inputs accept voltages up to 5.5 V
  • Ultra-small package: 6-SON (1x1 mm)
  • ESD protection exceeds JESD 22
  • Latch-up performance exceeds 100 mA per JESD 78

Target Applications

  • 5G base station control logic
  • Automotive dashboard display modules
  • Portable and battery-powered electronics
  • Signal gating and level translation
  • Industrial sensor interfaces
  • Consumer electronics like smartwatches and IoT devices

Global Supply Chain & Wholesale Solutions

At Jasin Chip, we provide professional supply chain and wholesale solutions for SN74LVC1G02DSFR. Our core advantages include:

  • 24/7 Global Customer Support: Professional team providing instant quotes and technical support worldwide.
  • In-stock Inventory, Same-day Shipping: We maintain localized stock; orders confirmed before 4 PM are shipped the same day.
  • HK-SZ Synergy, Flexible Settlement: Direct global shipping from Shenzhen with support for HK bank transfers and multi-currency.
  • Escrow Secured Transactions: We support Escrow.com for secure transactions, ensuring peace of mind for batch orders.
  • BOM Kitting & Sampling Services: Specialized sourcing for testing samples and urgent shortage components.

Quality Assurance & Compliance

Jasin Chip guarantees that all delivered products are 100% original factory stock with full quality assurance and traceability.

  • 100% Original & Authentic: All components are guaranteed to be authentic with strict quality control.
  • RoHS Compliant: All electronic components comply with international environmental and safety standards.
  • Original Factory Packaging: We maintain original factory packaging and seals to ensure ESD protection and physical integrity.

產品概述

SN74LVC1G02DSFR 是德州儀器(TI)推出的單路2輸入正或非門,工作電壓範圍為1.65V至5.5V。它實現正邏輯布爾函數 Y = A + B。器件採用先進的LVC技術,具有低功耗和高速度的特點。採用緊湊的6引腳SON(1x1 mm)封裝,非常適合空間受限的應用。

詳細技術參數

參數 數值
電源電壓 (VCC) 1.65 V 至 5.5 V
輸入電壓 (VI) 0 V 至 5.5 V
輸出電壓 (VO) 0 V 至 VCC
高電平輸入電壓 (VIH) 0.65 × VCC(最小值)
低電平輸入電壓 (VIL) 0.35 × VCC(最大值)
傳播延遲 (tpd) 5 ns(典型值,3.3 V時)
輸出電流 (IO) ±24 mA
工作溫度 -40°C 至 +125°C
封裝 6-SON(1x1 mm)

核心特性

  • 寬工作電壓範圍:1.65 V 至 5.5 V
  • 高速:3.3 V時典型傳播延遲5 ns
  • 低功耗:最大ICC為10 µA
  • 3.3 V時輸出驅動能力±24 mA
  • 輸入可接受高達5.5 V的電壓
  • 超小封裝:6-SON(1x1 mm)
  • ESD保護超過JESD 22標準
  • 閂鎖性能超過100 mA(JESD 78)

典型應用場景

  • 5G基站控制邏輯
  • 汽車儀表盤顯示模塊
  • 便攜式和電池供電電子設備
  • 信號門控和電平轉換
  • 工業傳感器接口
  • 消費電子產品如智能手錶和物聯網設備

環球供應鏈與批發合作夥伴方案

在 Jasin Chip,我們為 SN74LVC1G02DSFR 提供全面的供應鏈與批發解決方案。 我們的核心優勢包括:

  • 全天候環球客戶支援:專業團隊為您提供即時報價及技術支援,無需漫長等待。
  • 現貨庫存,即日發貨:確保現貨充足。下午 4 點前確認訂單,即可安排當天寄出。
  • 深港聯動,結算靈活:深圳直發全球,物流高效可靠;支援香港銀行戶口轉賬及多幣種結算。
  • Escrow 擔保交易:支援 Escrow.com 平台交易,保障買賣雙方權益,小批量訂單亦可安心在線下單。
  • BOM 配單與樣板服務:提供樣板測試及認證支援。專注一站式 BOM 配套及緊急缺料採購服務。

品質保證與合規

Jasin Chip 承諾所有出貨產品均為原廠正貨,具備完善的品質保證及產品可追溯性。

  • 100% 原廠正貨:承諾所有供應零件均為原裝現貨,品質嚴格把關,來源清晰可追溯。
  • 符合 RoHS 認證:所有電子元器件均符合國際環保標準及相關安全認證。
  • 原廠封裝保護:嚴格保留原廠原始包裝及封條,確保物流過程中的靜電防護 (ESD) 與物理安全。

以上產品均為原廠正貨,提供 BOM 配單及現貨庫存支援,歡迎查詢。
