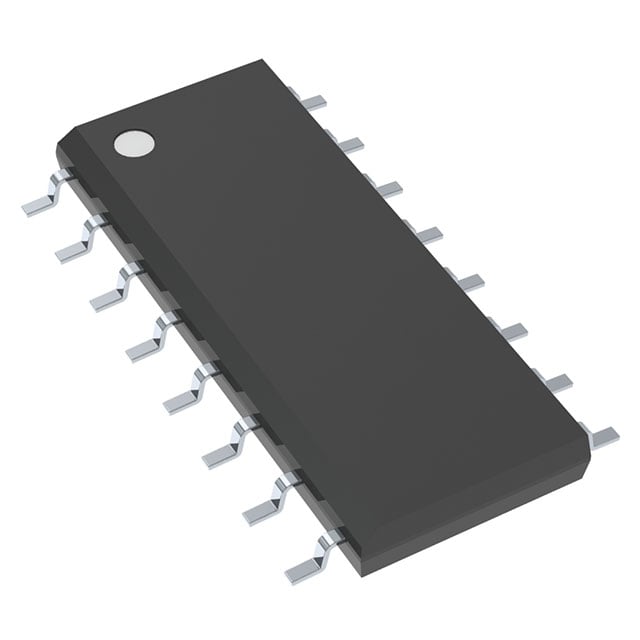

SN74F112DR TI Flip-Flop IC | 16-SOIC | Dual J-K, Negative-Edge Trigger

QUOTE REQ
×

WECHAT SUPPORT

Direct Engineer Contact

WeChat QR

ID: Jasin_Semi

HK/SZ Authorized Supply

×

ENTERPRISE QQ

Fast Quotation

QQ QR

Official ID: 4008823823

×

TELEGRAM SUPPORT

Global & CIS Region Support

Telegram QR

@你的Telegram用户名

STM32F103C8T6NE555PLM358DRESP32-WROOM-32TL431AIDBZRAMS1117-3.3LM7805MAX3232CSEPC817CTPS5430DDAR STM32F103C8T6NE555PLM358DRESP32-WROOM-32TL431AIDBZRAMS1117-3.3LM7805MAX3232CSEPC817CTPS5430DDAR
1N40072N2222IRFZ44NFGA25N120S8050M7(1N4007)SS14TIP122AO3400IKW40N120H3 1N40072N2222IRFZ44NFGA25N120S8050M7(1N4007)SS14TIP122AO3400IKW40N120H3
ATMEGA328P-AUESP8266-12ELM2596S-ADJBC547BIRLZ44NMCP2515-I/STSN65HVD230AD8232L293DTDA7297 ATMEGA328P-AUESP8266-12ELM2596S-ADJBC547BIRLZ44NMCP2515-I/STSN65HVD230AD8232L293DTDA7297
产品描述
🧪 SAMPLE SUPPORT ✅ 100% Original & Traceable 🚀 Inquiry Today, Ship Today 🛡️ Escrow.com Secured Payment

Product Overview

The SN74F112DR from Texas Instruments is a dual J-K negative-edge-triggered flip-flop integrated circuit. It features individual J, K, clock, and reset inputs for each flip-flop, along with complementary Q and Q̅ outputs. Housed in a 16-pin SOIC package, this device operates over a wide voltage range and is designed for high-speed, low-power digital systems.

Detailed Technical Specifications

Parameter Value
Supply Voltage (VCC) 4.5 V to 5.5 V
Input Voltage (VI) 0 V to 5.5 V
Output Voltage (VO) 0 V to VCC
High-Level Input Voltage (VIH) 2 V (min)
Low-Level Input Voltage (VIL) 0.8 V (max)
High-Level Output Current (IOH) -1 mA
Low-Level Output Current (IOL) 20 mA
Propagation Delay (tPLH/tPHL) 6.5 ns (typ) at VCC = 5 V, CL = 50 pF
Operating Temperature 0°C to 70°C
Package 16-SOIC

Key Features

  • Dual J-K flip-flop with negative-edge trigger
  • Individual J, K, clock, and reset inputs
  • Complementary Q and Q̅ outputs
  • Wide operating voltage range: 4.5 V to 5.5 V
  • High-speed propagation delay: 6.5 ns typical
  • Low power consumption
  • Industry-standard 16-SOIC package
  • Direct reset for each flip-flop

Target Applications

The SN74F112DR is ideal for use in digital systems requiring edge-triggered storage elements. Specific applications include:

  • 5G base station control logic
  • Automotive dashboard display controllers
  • Industrial programmable logic controllers (PLCs)
  • Data communication equipment
  • Consumer electronics like smart home hubs

Global Supply Chain & Wholesale Solutions

At Jasin Chip, we provide professional supply chain and wholesale solutions for SN74F112DR. Our core advantages include:

  • 24/7 Global Customer Support: Professional team providing instant quotes and technical support worldwide.
  • In-stock Inventory, Same-day Shipping: We maintain localized stock; orders confirmed before 4 PM are shipped the same day.
  • HK-SZ Synergy, Flexible Settlement: Direct global shipping from Shenzhen with support for HK bank transfers and multi-currency.
  • Escrow Secured Transactions: We support Escrow.com for secure transactions, ensuring peace of mind for batch orders.
  • BOM Kitting & Sampling Services: Specialized sourcing for testing samples and urgent shortage components.

Quality Assurance & Compliance

Jasin Chip guarantees that all delivered products are 100% original factory stock with full quality assurance and traceability.

  • 100% Original & Authentic: All components are guaranteed to be authentic with strict quality control.
  • RoHS Compliant: All electronic components comply with international environmental and safety standards.
  • Original Factory Packaging: We maintain original factory packaging and seals to ensure ESD protection and physical integrity.

產品概述

SN74F112DR 是德州仪器(TI)推出的双路 J-K 负边沿触发触发器集成电路。每个触发器具有独立的 J、K、时钟和复位输入,以及互补的 Q 和 Q̅ 输出。该器件采用 16 引脚 SOIC 封装,工作电压范围宽,专为高速、低功耗数字系统设计。

詳細技術參數

参数
电源电压 (VCC) 4.5 V 至 5.5 V
输入电压 (VI) 0 V 至 5.5 V
输出电压 (VO) 0 V 至 VCC
高电平输入电压 (VIH) 2 V(最小值)
低电平输入电压 (VIL) 0.8 V(最大值)
高电平输出电流 (IOH) -1 mA
低电平输出电流 (IOL) 20 mA
传输延迟 (tPLH/tPHL) 6.5 ns(典型值,VCC = 5 V,CL = 50 pF)
工作温度 0°C 至 70°C
封装 16-SOIC

核心特性

  • 双路 J-K 触发器,负边沿触发
  • 独立的 J、K、时钟和复位输入
  • 互补的 Q 和 Q̅ 输出
  • 宽工作电压范围:4.5 V 至 5.5 V
  • 高速传输延迟:典型值 6.5 ns
  • 低功耗
  • 行业标准 16-SOIC 封装
  • 每个触发器具有直接复位功能

典型應用場景

SN74F112DR 适用于需要边沿触发存储元件的数字系统。具体应用包括:

  • 5G 基站控制逻辑
  • 汽车仪表盘显示控制器
  • 工业可编程逻辑控制器 (PLC)
  • 数据通信设备
  • 消费电子产品,如智能家居中枢
