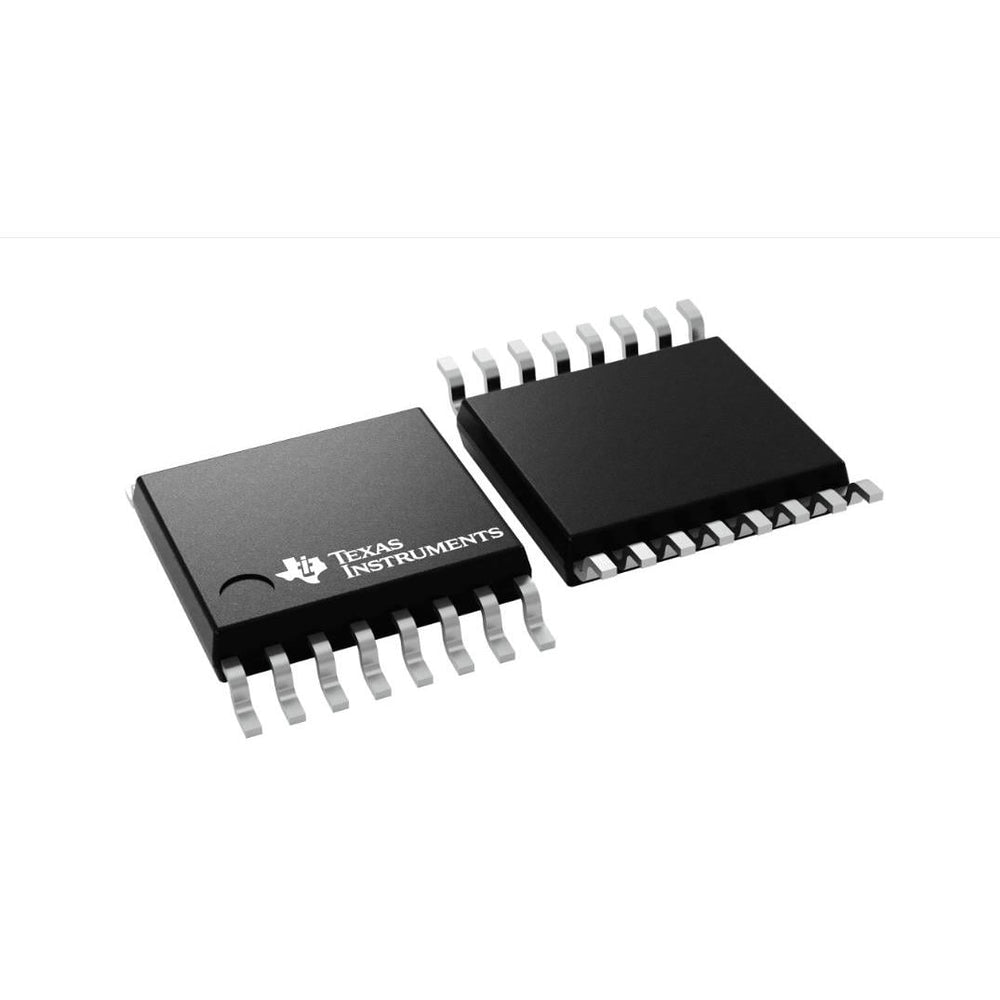

SN74LVC139ADGVR TI Decoder/Demux | 16-TVSOP | 2-to-4, 3.3V

QUOTE REQ
×

WECHAT SUPPORT

Direct Engineer Contact

WeChat QR

ID: Jasin_Semi

HK/SZ Authorized Supply

×

ENTERPRISE QQ

Fast Quotation

QQ QR

Official ID: 4008823823

×

TELEGRAM SUPPORT

Global & CIS Region Support

Telegram QR

@你的Telegram用户名

STM32F103C8T6NE555PLM358DRESP32-WROOM-32TL431AIDBZRAMS1117-3.3LM7805MAX3232CSEPC817CTPS5430DDAR STM32F103C8T6NE555PLM358DRESP32-WROOM-32TL431AIDBZRAMS1117-3.3LM7805MAX3232CSEPC817CTPS5430DDAR
1N40072N2222IRFZ44NFGA25N120S8050M7(1N4007)SS14TIP122AO3400IKW40N120H3 1N40072N2222IRFZ44NFGA25N120S8050M7(1N4007)SS14TIP122AO3400IKW40N120H3
ATMEGA328P-AUESP8266-12ELM2596S-ADJBC547BIRLZ44NMCP2515-I/STSN65HVD230AD8232L293DTDA7297 ATMEGA328P-AUESP8266-12ELM2596S-ADJBC547BIRLZ44NMCP2515-I/STSN65HVD230AD8232L293DTDA7297
产品描述
🧪 SAMPLE SUPPORT ✅ 100% Original & Traceable 🚀 Inquiry Today, Ship Today 🛡️ Escrow.com Secured Payment

Product Overview

The SN74LVC139ADGVR is a dual 2-to-4 line decoder/demultiplexer from Texas Instruments, designed for low-voltage (3.3V) operation. It features two independent decoders, each accepting two binary inputs and providing four mutually exclusive active-low outputs. The device is ideal for memory decoding, data routing, and general logic functions in high-performance systems.

Detailed Technical Specifications

Parameter Value
Supply Voltage (VCC) 1.65V to 3.6V
Input Voltage (VI) 0V to 5.5V
Output Voltage (VO) 0V to VCC
High-Level Input (VIH) 0.65 × VCC (min)
Low-Level Input (VIL) 0.35 × VCC (max)
High-Level Output (VOH) VCC − 0.2V (min at IOH = −100 μA)
Low-Level Output (VOL) 0.2V (max at IOL = 100 μA)
Propagation Delay (tpd) 4.5 ns (typ at 3.3V, 50 pF)
Input Capacitance (Ci) 3 pF (typ)
Operating Temperature −40°C to +85°C
Package 16-TVSOP (4.4 mm × 3.6 mm)

Key Features

  • Dual 2-to-4 line decoder/demultiplexer
  • Low-voltage operation: 1.65V to 3.6V
  • 5V tolerant inputs
  • Typical propagation delay: 4.5 ns at 3.3V
  • Low power consumption: 10 μA max ICC
  • Supports partial power-down (Ioff)
  • ESD protection: 2 kV (HBM)
  • Available in space-saving 16-TVSOP package

Target Applications

  • 5G base station: Address decoding for FPGA configuration memory
  • Automotive dashboard: Multiplexing sensor inputs for display control
  • Industrial automation: Demultiplexing control signals for PLC I/O modules
  • Consumer electronics: Memory bank selection in set-top boxes
  • Networking equipment: Data routing in switch fabric logic

Global Supply Chain & Wholesale Solutions

At Jasin Chip, we provide professional supply chain and wholesale solutions for SN74LVC139ADGVR. Our core advantages include:

  • 24/7 Global Customer Support: Professional team providing instant quotes and technical support worldwide.
  • In-stock Inventory, Same-day Shipping: We maintain localized stock; orders confirmed before 4 PM are shipped the same day.
  • HK-SZ Synergy, Flexible Settlement: Direct global shipping from Shenzhen with support for HK bank transfers and multi-currency.
  • Escrow Secured Transactions: We support Escrow.com for secure transactions, ensuring peace of mind for batch orders.
  • BOM Kitting & Sampling Services: Specialized sourcing for testing samples and urgent shortage components.

Quality Assurance & Compliance

Jasin Chip guarantees that all delivered products are 100% original factory stock with full quality assurance and traceability.

  • 100% Original & Authentic: All components are guaranteed to be authentic with strict quality control.
  • RoHS Compliant: All electronic components comply with international environmental and safety standards.
  • Original Factory Packaging: We maintain original factory packaging and seals to ensure ESD protection and physical integrity.

產品概述

SN74LVC139ADGVR 是德州儀器推出的雙路 2 選 4 解碼器/多路分配器,專為低電壓(3.3V)應用設計。每個解碼器接受兩個二進制輸入,提供四個互斥的低電平有效輸出,適用於存儲器解碼、數據路由及通用邏輯功能。

詳細技術參數

參數 數值
電源電壓 (VCC) 1.65V 至 3.6V
輸入電壓 (VI) 0V 至 5.5V
輸出電壓 (VO) 0V 至 VCC
高電平輸入 (VIH) 0.65 × VCC(最小值)
低電平輸入 (VIL) 0.35 × VCC(最大值)
高電平輸出 (VOH) VCC − 0.2V(最小值,IOH = −100 μA)
低電平輸出 (VOL) 0.2V(最大值,IOL = 100 μA)
傳播延遲 (tpd) 4.5 ns(典型值,3.3V,50 pF)
輸入電容 (Ci) 3 pF(典型值)
工作溫度 −40°C 至 +85°C
封裝 16-TVSOP(4.4 mm × 3.6 mm)

核心特性

  • 雙路 2 選 4 解碼器/多路分配器
  • 低電壓工作:1.65V 至 3.6V
  • 5V 耐壓輸入
  • 典型傳播延遲:4.5 ns(3.3V)
  • 低功耗:最大 ICC 10 μA
  • 支持部分斷電(Ioff)
  • ESD 保護:2 kV(HBM)
  • 採用節省空間的 16-TVSOP 封裝

典型應用場景

  • 5G 基站:FPGA 配置存儲器的地址解碼
  • 汽車儀表盤:顯示控制的傳感器輸入多路復用
  • 工業自動化:PLC I/O 模塊的控制信號分配
  • 消費電子:機頂盒的存儲體選擇
  • 網絡設備:交換結構邏輯中的數據路由
